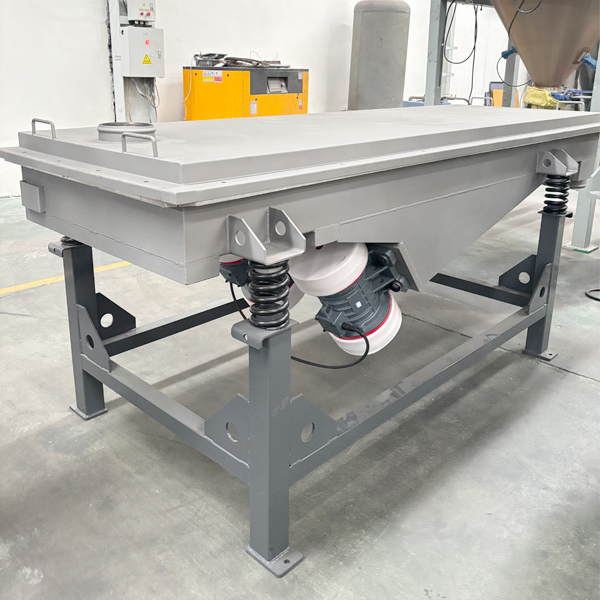

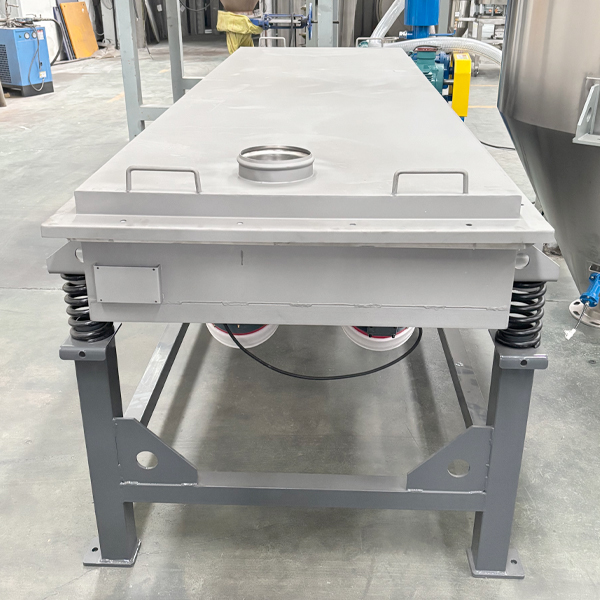

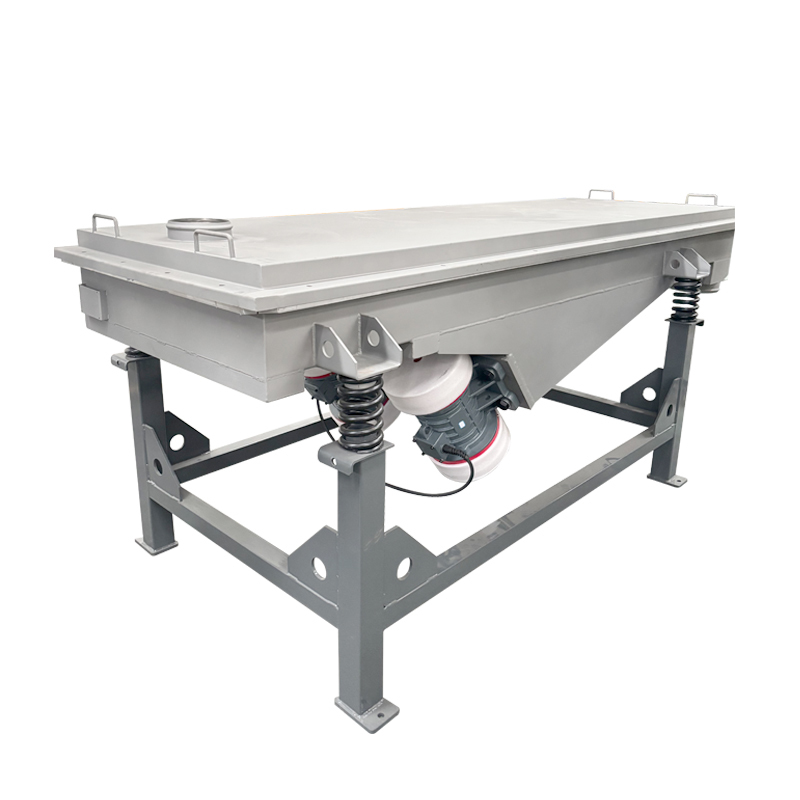

Écran à vibration linéaire
Description du produit
L'écran à vibration linéaire est un dispositif de dépistage industriel très efficace et polyvalent.Cet équipement est réputé pour sa grande capacité de traitementIl peut être équipé de plusieurs couches d'écrans pour classer simultanément les matériaux.et facilité d'entretien et de scellement, il est largement utilisé dans diverses industries telles que le génie chimique, l'alimentation, la métallurgie et les matériaux de construction pour un classement précis, l'élimination des impuretés,ou déshydratation des matières granulaires et en poudre.
Principe de fonctionnement
Le principe de fonctionnement de l'écran de vibration linéaire est basé sur la force d'excitation générée par le moteur vibrant.La machine à écran est généralement équipée de deux moteurs vibrants du même modèleLorsqu'ils tournent de façon synchrone dans des directions opposées, les forces d'excitation produites par les moteurs s'annulent dans le sens parallèle à l'arbre du moteur.mais se superposent dans le sens perpendiculaire à l'arbre du moteur pour former une force résultante puissanteC'est cette seule force d'excitation déterminée dans le sens qui force la boîte d'écran et la surface de l'écran à produire une vibration linéaire directionnelle.
Sous l'action de cette vibration, les matériaux sur la surface de l'écran sont continuellement projetés vers le haut et se déplacent en avant.Les particules plus petites que l'ouverture des trous de l'écran passent à travers les trous au cours de ce processus et deviennent des produits de petite taille, tandis que les matériaux supérieurs au diamètre du trou de l'écran continuent à avancer le long de la surface de l'écran et sont finalement déchargés du port de décharge,ce qui permet d'obtenir un dépistage et une classification précis des matièresL'angle d'inclinaison de la trajectoire de vibration peut généralement être ajusté en modifiant l'angle d'installation du moteur de vibration pour optimiser l'efficacité de traitement pour différents matériaux.
Caractéristiques du produit
Principales caractéristiques
1Traitement efficace: les matériaux se déplacent en ligne droite, la vitesse de sélection est rapide et la sortie est importante.
2. Structure simple: l'ensemble de la machine a une conception simple, et l'installation et la maintenance sont pratiques.
3Fonctionnement en douceur: double entraînement moteur, fonctionnement stable et faible bruit.
4Conception d'étanchéité: empêche efficacement la poussière de s'échapper, répondant ainsi aux exigences de la production propre.
5. Forte et durable: la rigidité globale est bonne et les composants de base ont une longue durée de vie.
6. Classification à plusieurs niveaux: plusieurs couches de mailles d'écran peuvent être configurées pour obtenir une classification à plusieurs niveaux.
Avantages essentiels
1- Production élevée à faible coût: grande capacité de traitement unitaire, faible consommation d'énergie et coûts de maintenance.
2- réglage flexible: la force d'excitation et l'angle d'inclinaison peuvent être ajustés pour répondre aux différentes exigences du matériau.
3. Forte polyvalence: largement applicable à divers matériaux granulaires et en poudre pour le dépistage, l'élimination des impuretés et les opérations de déshydratation.
Paramètre du produit
| Modèle |
Couche |
Le dépistage
Surfaces(mm) |
Taille des mailles(mm) |
Particule
Taille(mm) |
Capacité(T/h) |
Le pouvoir
(kW) |
Amplitude double (mm) |
|
| DZSF-612: |
1 à 5 |
600*1200 |
0.02 à 20 |
≤ 20 |
≤ 3 |
0.37x2 |
6 à 10 ans |
| DZSF-520 est un |
1 à 5 |
500*2000 |
0.02 à 20 |
≤ 20 |
≤ 5 |
0.37x2 |
6 à 10 ans |
| DZSF-525 est un |
1 à 5 |
500*2500 |
0.02 à 20 |
≤ 20 |
≤ 8 |
0.37x2 |
6 à 10 ans |
| DZSF-1020 est un |
1 à 5 |
1000*2000 |
0.02 à 20 |
≤ 20 |
≤ 12 ans |
0.75×2 |
6 à 10 ans |
| DZSF-1025 est une |
1 à 5 |
1000*2500 |
0.02 à 20 |
≤ 20 |
≤ 16 |
0.75×2 |
6 à 10 ans |
| DZSF-1030 est un |
1 à 5 |
1000*3000 |
0.02 à 20 |
≤ 20 |
≤ 20 |
1.1 × 2 |
6 à 10 ans |
| DZSF-1224 |
1 à 5 |
1200*2400 |
0.02 à 20 |
≤ 20 |
≤ 23 |
1.5 × 2 |
6 à 10 ans |
| DZSF-1525 |
1 à 5 |
1500*2500 |
0.02 à 20 |
≤ 20 |
≤ 28 |
1.5 × 2 |
6 à 10 ans |
| DZSF-1530 est un |
1 à 5 |
1500*3000 |
0.02 à 20 |
≤ 20 |
≤ 32 |
2.2 × 2 |
6 à 10 ans |
Diagramme de la chaîne de production
1.Porte-avions remplissant le matériau dans la trémie de stockage
2.Un convoyeur à courroie sous la trémie, pour transporter le matériau vers un écran linéaire vibrant
3Un autre convoyeur à bande peut transporter le matériau tamisé vers un autre endroit.
4Le convoyeur à courroie peut contenir de la poussière et peut ajouter des roues.
